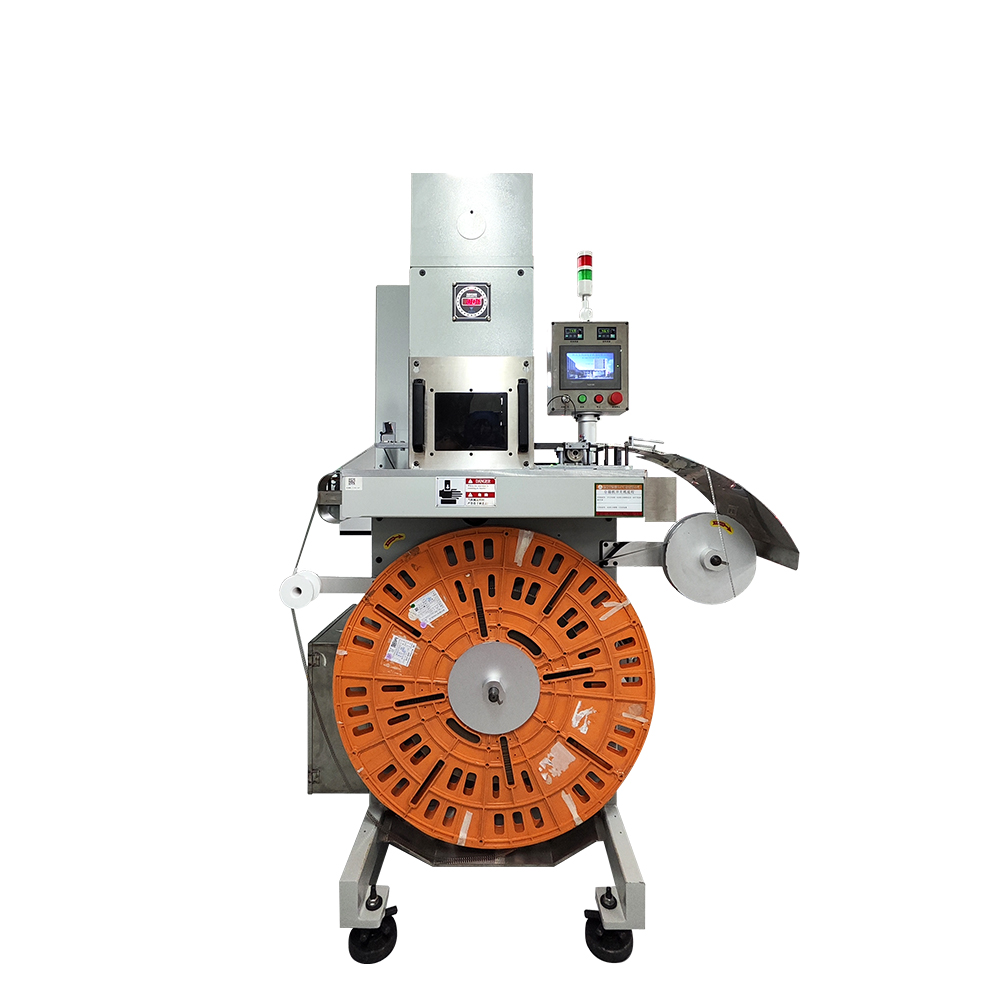

고속 정밀 소형 서보 프레스
소형 서보 프레스 정보
| HSF-5T 주요 사양 | ||
| 설명 | 단위 | 투기 |
| 프레스 용량 | KN | 50 |
| 스트로크 길이 | mm | 20 |
| 분당 스트로크 | SPM | 5~500 |
| 다이하이트 | mm | 맞춤형 |
| 받침 | mm | 220×300 |
| 슬라이더 하단 영역 | mm | 맞춤형 |
| 베드 오프닝 | mm | 맞춤형 |
| JIS 정확도 | - | 슈퍼 그레이드 |
| 상부 다이의 최대 중량 | kg | 20 |
| 서보 용량 | KW | 3 |
| 기계 중량 | kg | 900 |
| 피더 키 매개변수 | ||
| 공급기 | - | 서보 롤러 |
| 먹이는 폭 | mm | 5-40 |
| 재료 두께 | mm | 최대 0.8 |
| 피드 서보 | KW | 0.75 |
| 공급 방향 | - | 왼쪽 → 오른쪽 |
✔ 피더매개변수
피더:서보롤러
재료 폭: 5-40mm
재료 두께: MAX 0.8mm
공급 서보: 0.75KW
공급 방향: 왼쪽에서 오른쪽/왼쪽→오른쪽
✔ 하사점 정확도

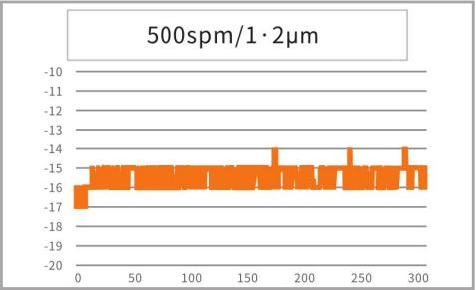

각 금형의 편차는 약 1-2μm(500spm)입니다.

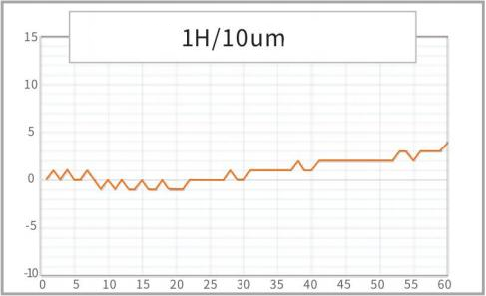

열 변위: 특수 오일 공급 시스템을 통해 제어되어 최소로 유지됩니다.
HSF-5T의 장점
1. 하사점은 정밀도가 높고 정확도는1-2um(0.002mm)에 도달할수 있으며 생산중 안정성이 높습니다.
2. 층수에 구애를 받지 않으며 2층 이상에서도 사용이 가능합니다.
3. 광범위한 응용 시나리오를 가지고 있으며 생산 라인에 연결하여 완전 자동화를 달성할 수 있습니다.
4. 금형 제작 및 유지관리 비용을 절감합니다.
5. 사양은 고객의 요구에 따라 맞춤 설정할 수 있습니다.
6. 일부 오일 프리 스탬핑 제품에 특히 적합하며 시중의 풀다운 펀치 기계를 대체할 수 있습니다.
적용사례

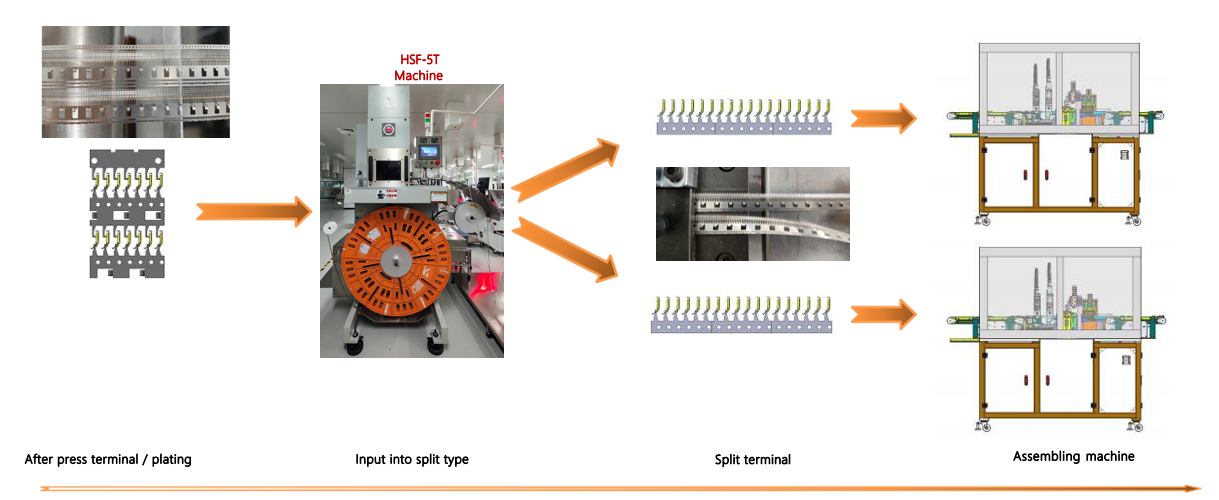

●2열 터미널을 분할하여 조립 생산 라인에 투입합니다.

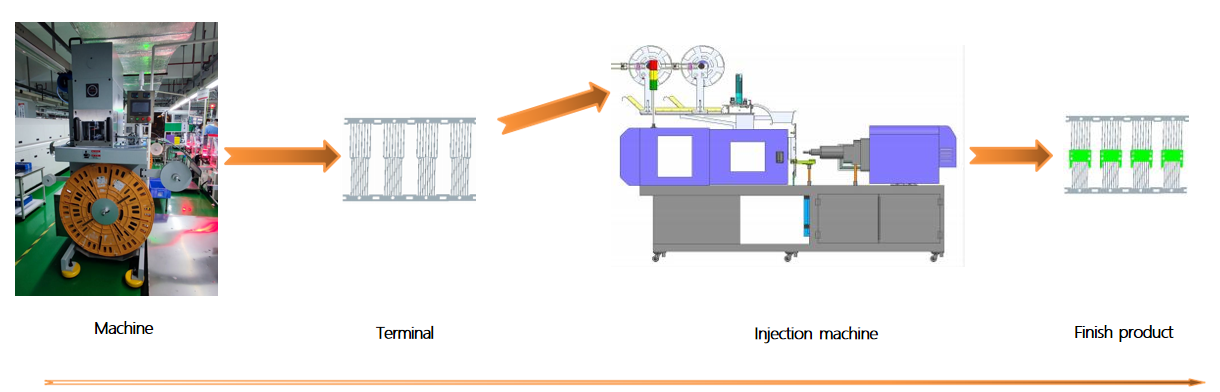

●스탬핑 및 사출 성형 통합.

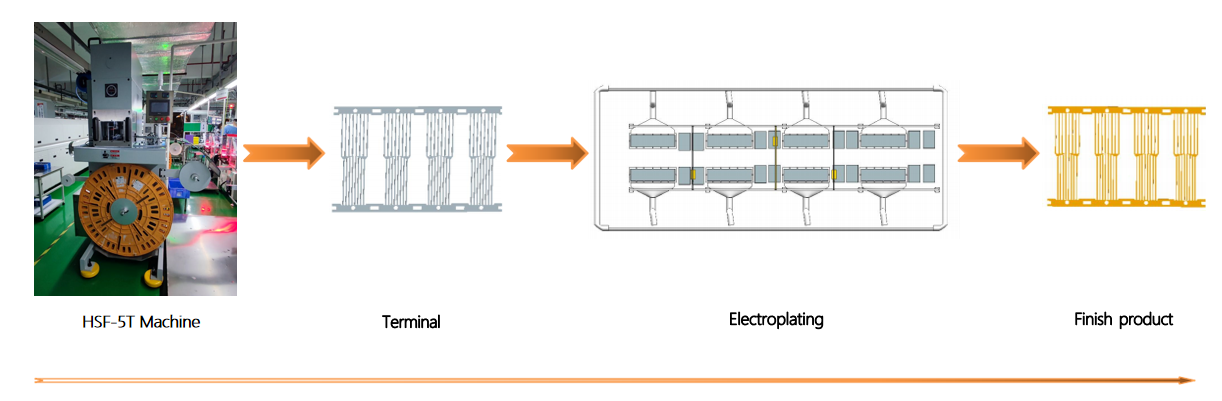

●스탬핑 전기 도금 통합.

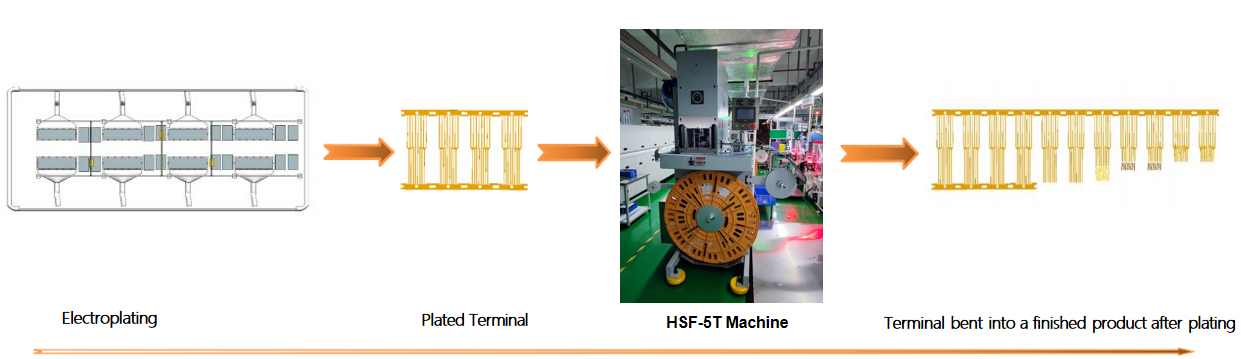

● 전기도금 전후의 스탬핑 및 벤딩 통합

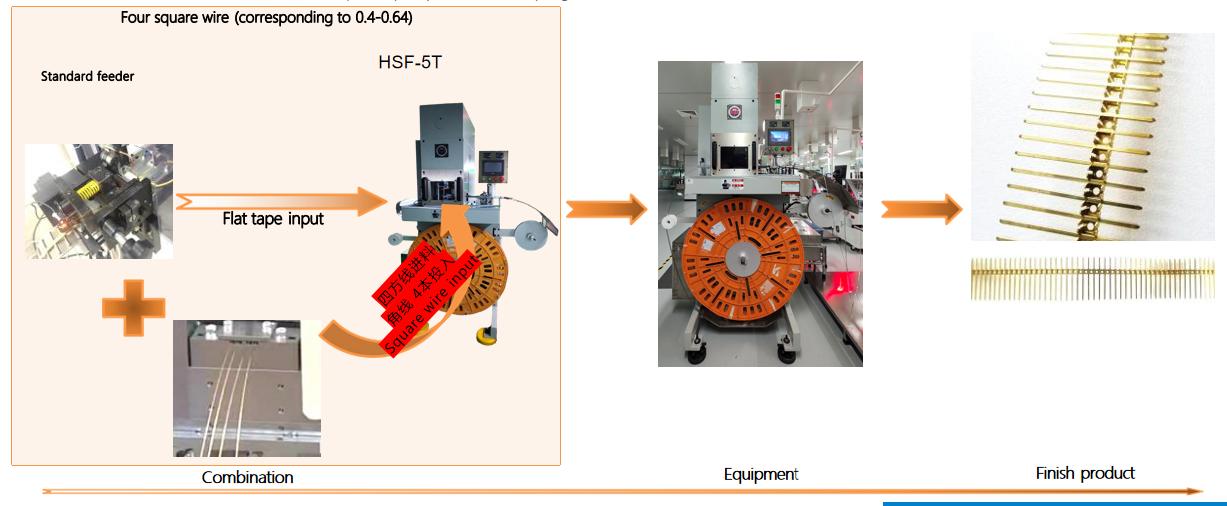

● 사각 핀 제품 스탬핑 조합

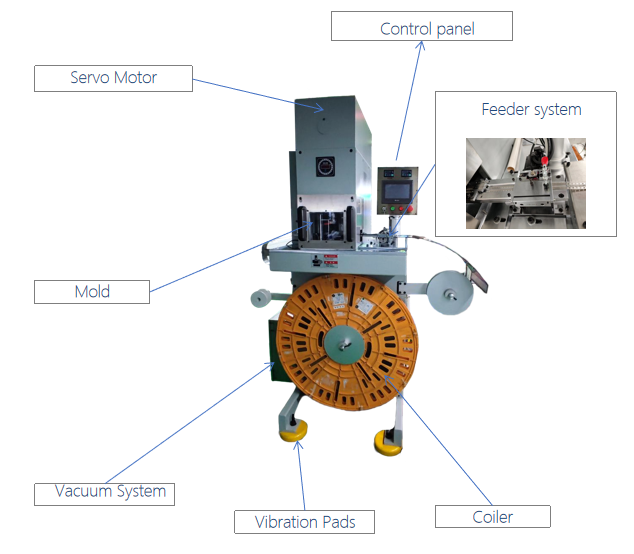

제품 구성
