DDH-220T HOWFIT 고속정밀프레스
주요 기술 매개변수:
| 모델 | DDH-220T | |
| 용량 | KN | 2200 |
| 스트로크 길이 | MM | 30 |
| 최대 SPM | SPM | 600 |
| 최소 SPM | SPM | 150 |
| 다이하이트 | MM | 370-420 |
| 다이하이트조절량 | MM | 50 |
| 슬라이드 SIZE | MM | 1900x700 |
| 볼스타 SIZE | MM | 1900x950 |
| 베드 오프닝 | MM | 1500x300 |
| 볼스터 오프닝 | MM | 1400x250 |
| 메인 모터 | KW | 45x4P |
| 정확성 | JIS/JIS 특급 | |
| 총 무게 | 톤 | 45 |
주요 특징:
● 프레임은 고강도 주철로 제작되어 정밀한 온도 조절 및 템퍼링 후 자연적인 오랜 시간을 거쳐 가공물의 내부 응력을 제거하여 프레임 가공물의 성능이 최상의 상태에 도달합니다.
● 베드 프레임의 연결부는 타이로드(Tie Rod)로 체결되며, 유압의 힘으로 프레임 구조를 예압하여 프레임의 강성을 대폭 향상시킵니다.
● 강력하고 민감한 분리 클러치와 브레이크는 정확한 위치 결정과 민감한 제동을 보장합니다.
● 탁월한 동적 밸런스 설계로 진동 및 소음을 최소화하고 다이의 수명을 보장합니다.
● 크랭크축은 열처리, 연삭 및 기타 정밀 가공을 거쳐 NiCrMO 합금강을 채택합니다.
● 슬라이드 가이드 실린더와 가이드 로드 사이에 비간극 축 베어링이 사용되며 확장된 가이드 실린더와 일치하므로 동적 및 정적 정확도가 특수 그랑데 정밀도를 초과하고 스탬핑 다이의 수명이 크게 향상됩니다.
● 강제 윤활 냉각 시스템을 채택하여 프레임의 열 변형을 줄이고 스탬핑 품질을 보장하며 프레스 수명을 연장합니다.
● 인간-기계 인터페이스는 마이크로 컴퓨터로 제어되어 작업, 제품 수량 및 공작 기계 상태를 시각적으로 관리합니다. (중앙 데이터 처리 시스템은 향후 채택될 예정이며 한 화면에서 작업 상태, 품질, 모든 공작 기계의 수량 및 기타 데이터)

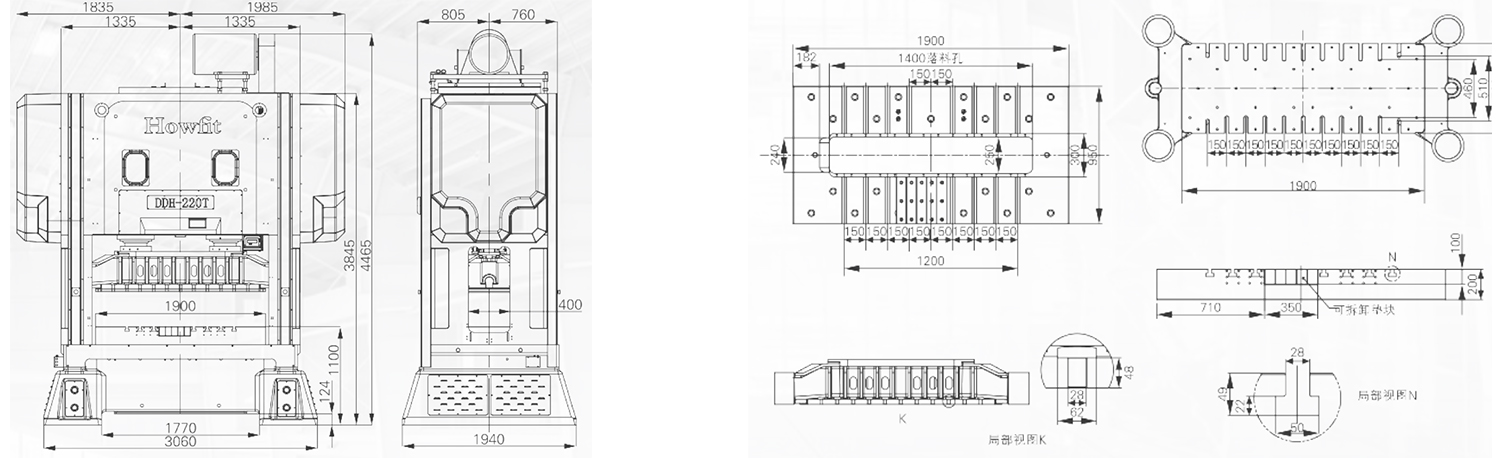

외형 사이즈:

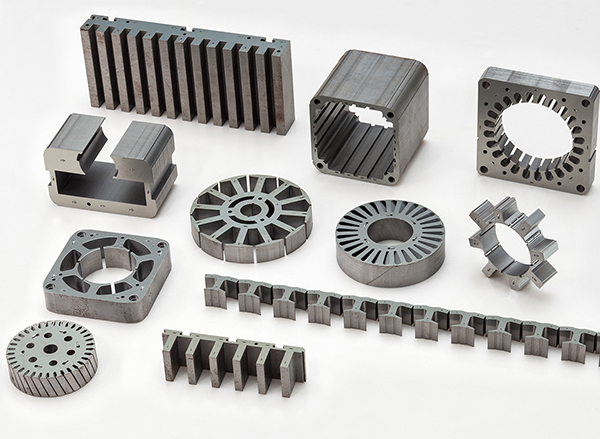

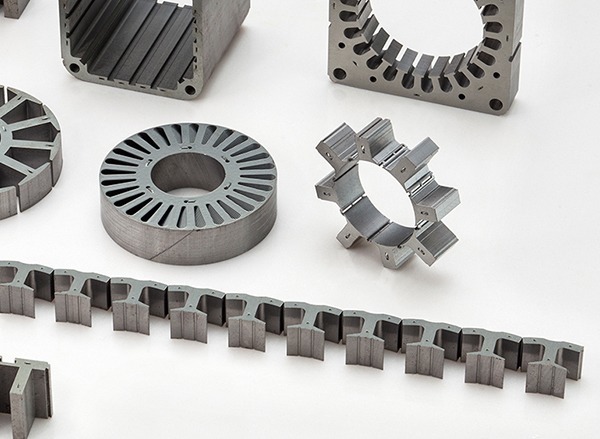

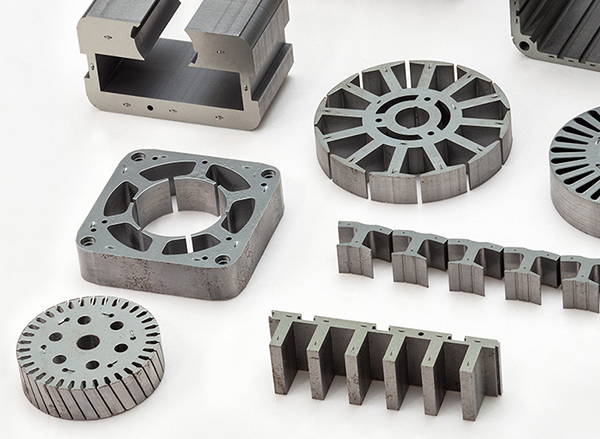

프레스 제품:
스탬핑 장비 부서에서 스탬핑 다이의 치수 및 스탬핑 힘에 따라 300톤 고속 라미네이션 프레스의 사양 결정:
> 선택한 펀치의 공칭 압력은 스탬핑에 필요한 총 스탬핑 힘보다 커야 합니다.
> 1.2톤 및 300톤 고속 라미네이션 프레스의 스트로크가 적절해야 합니다. 스트로크가 다이의 주요 높이에 직접적인 영향을 미치고 리드가 너무 크고 펀치와 가이드 플레이트가 가이드 플레이트 다이 또는 가이드 필러 슬리브에서 분리됩니다.
> 펀치의 다이하이트는 300톤 고속 라미네이션 프레스의 다이하이트와 일치해야 합니다.
> 펀치 볼스타 싸이즈는 다이 아래 다이 베이스의 치수보다 커야 하며 고정할 공간이 있어야 하지만 볼스타의 나쁜 응력을 피하기 위해 볼스타가 너무 커서는 안 됩니다.
